2024-09-19 09:48
已查看182次
1范圍
本文件規定了液體食品包裝用塑料復合膜、袋的分類、要求、試驗方法、檢驗規則、標志、包裝、
運輸和貯存。
本文件適用于由塑料與塑料、塑料與紙和/或鋁箔(或其他阻隔材料)制成的復合膜、袋。.
2規范性引用文件
下列文件中的條款通過本文件的引用而成為本文件的條款。凡是注日期的引用文件,其隨后所有的.
修改單(不包括勘誤的內容)或修訂版均不適用于本文件，然而，鼓勵根據本文件達成協議的各方研究
是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本文件。
GB/T 191包裝儲運圖示標志
GB/T 1037 塑料薄膜與薄片水蒸氣透過性能測定杯式增重與減重法
GB/T 1038. 1塑料薄膜和薄片氣體透過性試驗方法壓差法
GB/T 1040.3 塑料拉伸性能的測定第3部分:薄塑和薄片的試驗條件
GB/T 2828. 1計數抽樣檢驗程序第1部分:接收質量限(AQL) 檢索的逐批檢驗抽樣計劃
GB/T 6673塑料薄膜的薄片長度和寬度的測定
GB/T8808軟質復合塑料材料剝離試驗方法
GB/T 10004包裝用塑料復合膜、袋干法復合、擠出復合
GB 14934食品安全國家標準消毒餐(飲)具
GB/T 19789 包裝材料塑料薄膜和薄片氧氣透過性試驗庫侖計檢測法
GB 29921食品安全國家標準預包裝食品中致病菌限量
QB/T 2358 塑料薄膜包裝袋熱合強度試驗方法
6. 4機械性能和物理性能
6.4.1 拉斷力、拉伸強度
檢測儀器：拉力試驗機
按GB/T 1040. 3的規定進行。采用長條試樣,長度為≥150mm,寬度為15mm,夾具間的初始距離為(100土1) mm， 試樣拉伸速度(空載)為(100士 10) mm/min。
6.4.2封合強度
檢測儀器：熱合強度測試儀
尺寸應是長度為100mm土1mm、寬度為15mm士0. 1mm的長方形;如不能取到展開長度為100mm土1mm的試樣時，允許用粘接帶從兩端粘接同樣材料，達到試樣規定尺寸。
6.4.2.2試驗用封合包裝袋數量， 應由供貨方按規定提供。
6.4.2.3其它 按QB/T 2358的規定進行。
6.4.3內層 塑料膜剝離強度
檢測儀器：剝離強度測試儀
按GB/T 8808-1988 進行。
6.4.4 復合塑料膜與紙粘結度
檢測儀器：電子拉力試驗機
僅適用于ZS膜、袋和ZLS膜、袋。
6.4.4.1試驗 步驟
a)從試樣上截取長度為1m、寬度為幅寬的二次試樣，將其放置在平面上，內層PE面向上放置。
b)從二次試樣的一角開始，用刀在紙與復合PE層之間剝離開，慢慢撕下-條，寬度為30mm一 50mm，穿過整個幅寬。視覺檢查暴露的復合層表面，判斷塑料表面上粘有紙纖維的面積百分率。從對角反向重復此試驗步驟。
c)繼續用刀將試樣整幅分成寬度為80mm的條若干，手工慢慢將其從機器方向及反方向剝離開，視覺檢查其暴露的復合層表面，判斷塑料表面上粘有紙纖維的面積百分率，以較差的結果為準。
6.4.5氧氣透過量
檢測儀器：氧氣透過率測試儀
按GB/T 19789或GB/T 1038. 1的規定進行。試驗時食品接觸面應朝向氧氣低壓側，以GB/T 19789作為仲裁方法。
6.4.6水汽透過量
檢測儀器：水蒸氣透過率測試儀
按GB/T 1037 或GB/T 26253 的規定進行。試驗條件為溫度(38士0.5) C，相對濕度(90士2) %，
試驗時將熱封面朝向濕度低的一-側。具體檢測方法由供需雙方共同商定。
GB/T 26253為仲裁方法。
6.6 耐壓性能

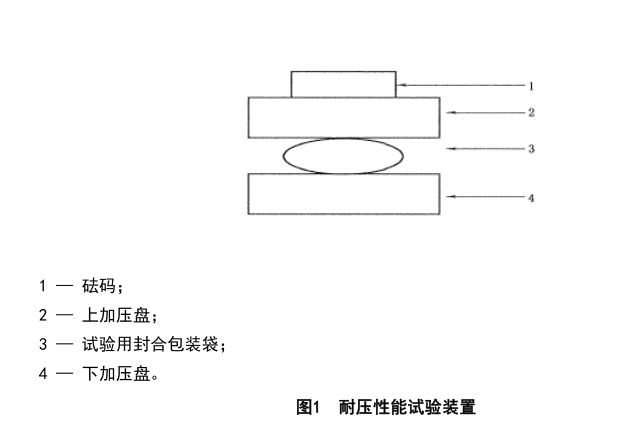

6.6.1圖1所示為耐壓性能試驗裝置。
檢測儀器：包裝耐壓性能測試儀
6.6. 2試驗用封合包裝袋數量大于等于5個。
6.6.3耐壓時間大于等于1min,試驗用封合包裝袋不應滲漏和破裂。
6.7 跌落性能
檢測儀器：跌落試驗儀
6.7.1試驗面應為堅硬、光滑的水平面(如:壓光水泥地面或水磨石地面等),不應有尖銳物體。
6.7. 2試驗用封合包裝袋數量大于等于5個。
6.7.3試驗用封合包裝袋不應滲漏和破裂。
6.8 耐熱性
SS膜、袋/ZS膜、袋/LS膜、袋的耐溫性按GB/T 10004的規定進行。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
聯系我們
