GB 9639.1塑料薄膜和薄片抗沖擊性能試驗(yàn)方法自由落鏢法

2024-08-09 10:27

已查看56次

1.1GB/T9639的本部分規(guī)定了在給定高度的自由落鏢沖擊下,測(cè)定塑料薄膜和薄片試樣破損數(shù)量達(dá)50%時(shí)的能量。以沖擊破損質(zhì)量表示。

本部分適用于塑料薄膜和厚度小于1 mm的薄片。

1.2 兩種試驗(yàn)方法

1.2.1 A法:落鏢頭部直徑為(38士1)mm,下落高度為(0.66士0.01)m。適用于沖擊破損質(zhì)量為0, 05 kg~2 kg的材料。

1.2.2B法:落鏢頭部直徑為(50士1)mm,下落高度為(1.50士0.01)m。適用于沖擊破損質(zhì)量為0.3 lkg--2 lkg的材料。

1.3梯級(jí)法試驗(yàn)時(shí)用于改變落體質(zhì)量的配重塊質(zhì)懸應(yīng)相同,根據(jù)前-一個(gè)試樣是否破損,利用配重塊減少或增加落體質(zhì)量.

檢測(cè)儀器：FB-30J落鏢沖擊試驗(yàn)機(jī)

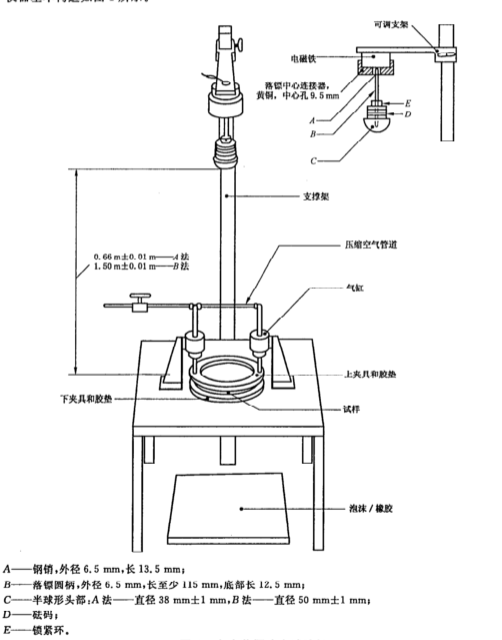

2儀器準(zhǔn)備

2.1選擇A法或B法對(duì)儀器進(jìn)行設(shè)置。

2.2使電磁鐵通電,將落鏢的圓柄垂直插人磁性連接器里。調(diào)整落體下格商度(從被夾試樣表面到落鏢頭部的底部表面的垂直距離)至(0.66+0. 01 )m(A法)或(1. 50士0. 01)m(B法).

警告;為安全起見,調(diào)節(jié)高度時(shí)應(yīng)移走落鏢。

2.3將預(yù)試驗(yàn)試樣緊固于環(huán)形夾具之間,落鏢上不加配重塊,斷開電磁鐵釋放落鏢,觀察落鏢沖擊試樣點(diǎn),蒂鏢由試樣表面彈開后應(yīng)及時(shí)捕捉。必要時(shí)調(diào)整電磁鐵位置,重復(fù)預(yù)試驗(yàn),直到落鏢重復(fù)沖擊被夾試樣中心位置.

2.4檢查試樣任何滑動(dòng)的跡象。如果有滑動(dòng)，該試驗(yàn)結(jié)果應(yīng)舍棄。隨著落體質(zhì)量和下落高度的增加,試樣滑動(dòng)的可能性會(huì)增大,有些材料的滑動(dòng)會(huì)更厲害。下列兩種方法用T檢查試樣是否滑動(dòng)。

2.4.1在落鏢下落前,沿上夾具內(nèi)壁,在試樣表面用記號(hào)筆畫-一個(gè)圓圈,但對(duì)試樣只能施加記號(hào)筆本身的壓力。待落鏢下落后移開試樣前,用另外一種顏色的記號(hào)筆畫一圓圈,如果在圓周的任何一位置出現(xiàn)雙線,則表示存在滑動(dòng)。

警告:為安全起見。畫圓圈時(shí)應(yīng)移走落鏢.

2.4.2對(duì)于采用橡膠墊圈貼細(xì)紗布或砂紙的方式夾緊試樣,只需檢查沖擊后試樣夾緊部位的劃痕，如果有,則表明存在滑動(dòng)。

想了解更多詳細(xì)資料請(qǐng)關(guān)注我們山東普創(chuàng)工業(yè)科技有限公司！

上一篇：YY_T 1842.1-2022 醫(yī)療器械+醫(yī)用貯液容器輸送系統(tǒng)用連接件下一篇： ASTM F1140/F1140M《不受約束的包裝的內(nèi)部加壓失效阻力的標(biāo)準(zhǔn)測(cè)試方法》
