本文件描述了質子交換膜燃料電池膜電極的厚度均勻性測試、鉑族金屬擔載量測試、極化曲線測試、透氫電流密度測試與絕緣電阻測試、電化學活性面積測試、氧還原反應活性測試、歐姆極化測試、膜電極分項老化測試、陽極氫氧化反應極化測試、膜電極陽極抗反極測試、雜質耐受性測試、膜電極耐久性測試的方法。
本文件適用于質子交換膜燃料電池膜電極的檢測,其他聚合物電解質燃料電池參照執行。
5 厚度測試
5.1 概述
本章規定的膜電極厚度測試的方法,特指膜電極活性區厚度測試。
5.2 測試儀器

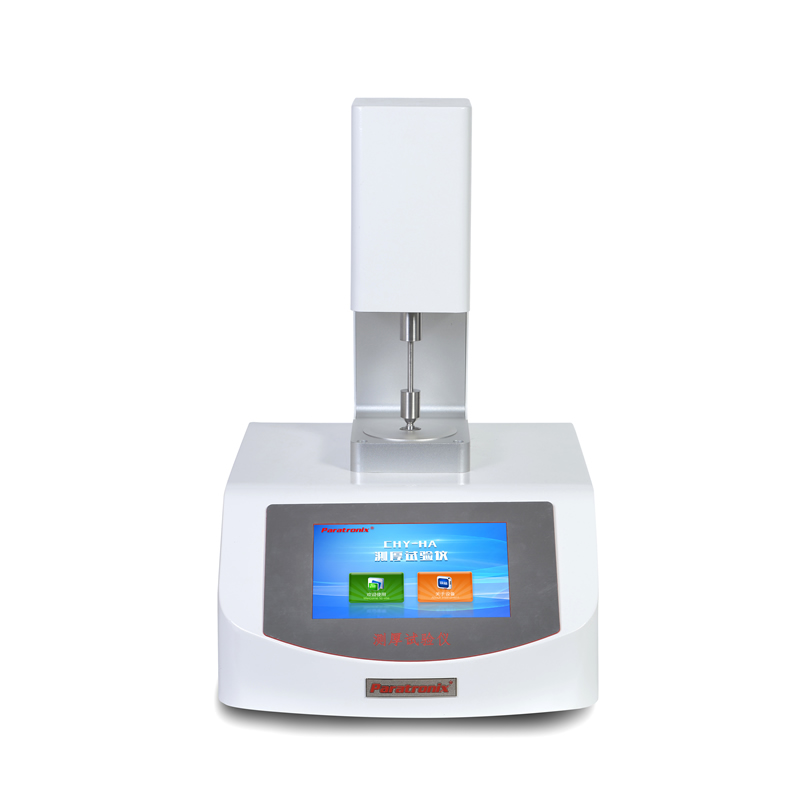

檢測儀器:PTT-03A厚度測試儀
測厚儀:準確度不低于0.001mm。
5.3樣品制備
樣品有效面積不小于25cm2,
樣品應無折皺、缺陷和破損。
5.4測試方法
在溫度23℃士2℃、相對濕度(50士5)條件下,靜置不少于4h。
校準測試儀的零點,再進行測試。
初始厚度測試:測量頭與樣品的接觸面積為200,測試過程測試頭施加在樣品表面的壓強為25 kPa。樣品測試點不少于9個,且測試點均勻分布,避免已受壓位置重復施壓情況出現,測試點距離樣品邊緣應大于5mm。
壓縮厚度測試:測量頭與樣品的接觸面積為200,測試過程測試頭施加在樣品表面的壓強為供方或使用方需求的壓強。樣品測試點不少于9個,且測試點均勻分布,避免已受壓位置重復施壓情況出現,測試點距離樣品邊緣應大于5mm。
