QB/T 1130塑料直角撕裂性能試驗方法

1主題內(nèi)容與適用范圍

本標準規(guī)定了塑料薄膜和薄片直角撕裂性能試驗方法。

本標準適用于塑料薄膜、薄片及其他類似的塑料材料。.

2引用標準

GB1040塑料拉伸試驗方法

GB 2918塑料 試樣狀態(tài)調(diào)節(jié)和試驗的標準環(huán)境

GB 6672塑料薄 膜和薄片厚度的測定機械測量法

3原理

對標準試樣施加拉伸負荷,使試樣在直角口處撕裂,測定試樣的撕裂負荷或撕裂強度。

4試驗儀器

4.1符合GB1040要求并能滿足試驗速度要求的拉伸試驗機。

4.2符合 GB 6672要求的厚度測量儀器。

測量儀器：ETT-AM多用途拉力試驗機

5試樣

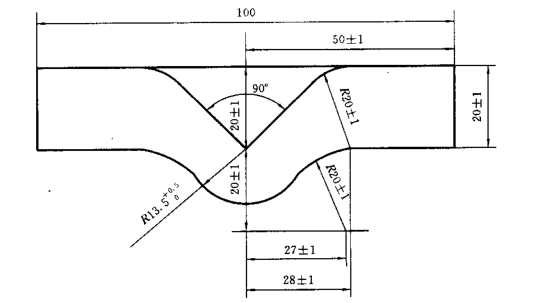

5.1 試樣的形狀和尺寸如圖所示:

5.2縱橫方向的試樣各不少于5個。在受到拉伸試驗機量程限制的情況下允許采用疊合試樣組進行試驗，此時試樣不少于3組,每組5片。單片試樣和疊合試樣組的測試結(jié)果不可比較。疊合試樣組不適用于泡沫片。

5.3 以試樣撕裂時的裂口擴展方向作為試樣方向。

5.4試樣直角口 處應(yīng)無裂縫及傷痕。

6試樣的狀態(tài)調(diào)節(jié)和試驗的標準環(huán)境

按GB 2918規(guī)定的標準環(huán)境正常偏差范圍進行,狀態(tài)調(diào)節(jié)時間至少4 h,并在同樣條件下進行試驗。

7試驗步驟

7.1 按GB 6672測量試樣或疊合試樣組直角口處的厚度作為試樣厚度。

7.2 將試樣夾在試驗機夾具上,夾入部分不大于22 mm,并使其受力方向與試樣方向垂直。

7.3 在(200士20) mm/min的試驗速度下進行試驗,記錄試驗過程中的最大負荷值。

8結(jié)果表示

8.1以試樣撕裂過程中的最大負荷值作為直角撕裂負荷,N。

8.2直角撕裂強

8.3試驗結(jié)果以所有試樣直角撕裂負荷或直角撕裂強度的算術(shù)平均值表示。試驗結(jié)果的有效數(shù)字取二位或按產(chǎn)品標準規(guī)定。

9試驗報告

試驗報告應(yīng)包括下列內(nèi)容:

a.本標準名稱、編號:

b.樣品的類型、生產(chǎn)日期等說明;

c.試樣的方向:如果需要,注明每一試樣或疊合試樣組厚度、試樣或疊合試樣組的平均厚度和數(shù)量;

d.如使用疊合試樣組應(yīng)注明;

e.試驗結(jié)果:如果需要,注明單個試樣測試結(jié)果和標準偏差;

f.試驗日期;

g.試樣和試驗中所有與本標準不-一致或本標準未規(guī)定的情況。

???

GB15810-2019注射器

原標題：注射器受正向壓力時活塞

2025-03-13 11:07:04

查看更多 >

?

YY/T 1819-2022正畸矯

正畸矯治器用膜片牙科學是牙科中

2025-03-12 11:00:54

查看更多 >

?

YBB00322005藥用玻璃

本標準YBB00322005適用于色環(huán)和點刻

2025-03-11 10:40:21

查看更多 >

?

GB/T 14449-2017氣霧

氣霧劑產(chǎn)品以其方便、高效的特點

2025-03-10 10:45:29

查看更多 >

?

YY/T 1898-2024血管內(nèi)

近年來相繼報道關(guān)注涂層剝落，其

2025-03-10 10:43:12

查看更多 >

?

GB T 1038.1塑料制品

本文件規(guī)定了在壓差條件下,測定

2025-03-07 09:51:54

查看更多 >

?
