拉力機(jī)測定漁用合成纖維網(wǎng)片斷裂強(qiáng)力試驗(yàn)

2024-01-12 09:46

已查看132次

本標(biāo)準(zhǔn)規(guī)定了測定漁用合成纖維網(wǎng)片斷裂強(qiáng)力.斷裂伸長半與網(wǎng)片撕裂強(qiáng)力的儀器.測試要求.取樣和試樣處理.試驗(yàn)方法.數(shù)據(jù)處理與結(jié)果表示.

本標(biāo)準(zhǔn)適用于漁用合成纖維網(wǎng)片斷裂強(qiáng)力.斷裂伸長率與網(wǎng)片撕裂強(qiáng)力的測試。

4儀器

4.1可使用等加伸長.等速拉仲或等加載荷強(qiáng)力試驗(yàn)機(jī),并有仲長測定裝置,示值的誤差不得超過1%.優(yōu)先選擇使用等加伸長強(qiáng)力試驗(yàn)機(jī).

4.2在強(qiáng)力試驗(yàn) 機(jī)使用量程內(nèi)任何點(diǎn)上的強(qiáng)力指示值的最大誤差應(yīng)不超過士1%.所有測試機(jī)應(yīng)包含能以不同速串施加力的設(shè)備.確保試樣斷裂在規(guī)定的平均斷裂時(shí)間內(nèi).

4.3網(wǎng)片斷裂強(qiáng)力 .網(wǎng)片斷裂伸長率或網(wǎng)片撕裂強(qiáng)力試樣測定用夾具,采用寬度50 mm以上的平夾具,允許在夾具的夾持面內(nèi)附加村墊物,以避免試樣夾傷或滑移.試樣測試中在夾具處斷裂,共測定值無效。

推薦儀器：ETT-AM拉力試驗(yàn)機(jī)


6取樣和試樣處理

6.1試樣應(yīng)達(dá)到干態(tài)或濕態(tài)的要求.

6.2試樣應(yīng)在距網(wǎng)片邊緣5目或5 cm以上處取得。

6.3試樣應(yīng)在遠(yuǎn)離網(wǎng)結(jié)或連結(jié)點(diǎn)處截取,并以熔融法處理目腳.

6.4試樣應(yīng)隨機(jī)抽取,在進(jìn)行同一項(xiàng)目試驗(yàn)時(shí)不允許在試樣被拉伸的方向連續(xù)取樣;但同時(shí)截取干態(tài)試樣和濕態(tài)試樣時(shí),須在試樣被拉伸的方向每次連續(xù)裁取二個(gè)試樣,分別作為干態(tài).濕態(tài)試樣。

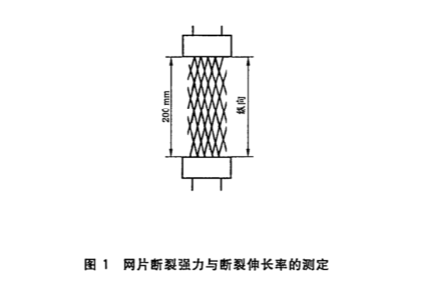

6.5網(wǎng)片縱向斷裂強(qiáng)力與斷裂伸長率試樣:試樣在夾具間的有效長度為(200士5)mm,寬為4.5目(見圖1).

6.6網(wǎng)片橫向斷裂強(qiáng) 力與斷裂伸長串試樣:試樣在夾具間的有效長度均為(200士5)mm,寬為4.5目。

6.7插捻網(wǎng) 片和平織網(wǎng)片斷裂強(qiáng)力與斷裂仲長率試樣:試樣在夾具間的有效長度為(200士5)mm,寬為(50士1)mm.

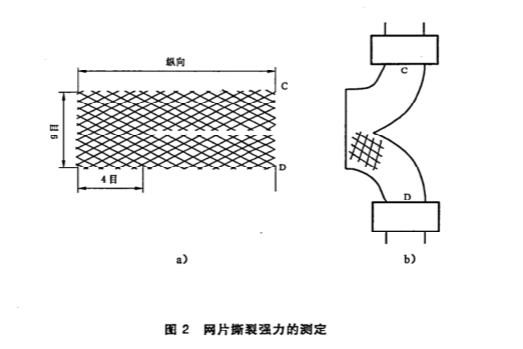

6.8網(wǎng)片縱向撕裂強(qiáng) 力試樣:試樣的橫向目數(shù)不少于9目,從橫向一端的中央網(wǎng)目,沿縱向?qū)⒕W(wǎng)目剪開,留下4日[見圖2a)].

6.9網(wǎng)片橫向撕裂強(qiáng) 力試樣:試樣的縱向目數(shù)不少于9目,從縱向一端的中央網(wǎng)目,沿橫向?qū)⒕W(wǎng)目剪開,留下4目.

試驗(yàn)萬法

7.1網(wǎng)片斷裂強(qiáng)力與斷裂伸長率

網(wǎng)片斷裂強(qiáng)力與斷裂仲長率包括網(wǎng)片縱向干態(tài)斷裂強(qiáng)力與斷裂伸長車、網(wǎng)片縱向濕態(tài)斷裂強(qiáng)力與.斷裂伸長率,網(wǎng)片橫向千態(tài)斷裂強(qiáng)力與斷裂伸長率、網(wǎng)片橫向濕態(tài)斷裂強(qiáng)力與斷裂伸長率。

網(wǎng)目長度大于150 mm的網(wǎng)片按SC 110-1983中6.5規(guī)定測定結(jié)強(qiáng)力。

7.1.1 網(wǎng)片縱向干態(tài)斷裂強(qiáng)力與斷裂伸長率

將網(wǎng)片縱向干態(tài)試樣的縱向一端平整地夾入上夾具,并使目腳互相靠緊,按GB/T 6965規(guī)定在試樣下端加以預(yù)加張力后,夾入下夾具內(nèi),然后進(jìn)行試驗(yàn),測得網(wǎng)片縱向干態(tài)斷裂強(qiáng)力與斷裂伸長率(見圖1).除非供需雙方另有約定.網(wǎng)片縱向千態(tài)斷裂強(qiáng)力與斷裂伸長率有效測定次數(shù)不少于20次.

7.1.2 網(wǎng)片縱向濕態(tài)斷裂強(qiáng)力與斷裂伸長率除試樣為濕態(tài)外,其他同7.1.1.

7.1.3 網(wǎng)片橫向干態(tài)斷裂強(qiáng)力與斷裂伸長率

將網(wǎng)片橫向干態(tài)試樣的橫向一端平整地夾入上夾具,并使目腳互相靠緊,在試樣下端加以預(yù)加張力后,夾人下夾具內(nèi),然后進(jìn)行試驗(yàn),測得網(wǎng)片橫向干態(tài)斷裂強(qiáng)力與斷裂伸長串。除非供霄雙方另有約定,網(wǎng)片橫向干態(tài)斷裂強(qiáng)力與斷裂伸長率有效測定次數(shù)不少于20次.

7.1.4網(wǎng)片橫向濕態(tài)斷裂強(qiáng)力與斷裂伸長率除試樣為濕態(tài)外,其他同7.1.3. .

7.2插捻網(wǎng)片和平織網(wǎng)片的斷裂強(qiáng)力與斷裂伸長率插捻網(wǎng)片和平織網(wǎng)片的斷裂強(qiáng)力與斷裂仲長率試驗(yàn)方法分別與7. 1對應(yīng)相同。

7.3 網(wǎng)片撕裂強(qiáng)力

網(wǎng)片撕裂強(qiáng)力包括網(wǎng)片縱向干態(tài)撕裂強(qiáng)力.網(wǎng)片縱向濕態(tài)撕裂強(qiáng)力.網(wǎng)片橫向干態(tài)撕裂強(qiáng)力和網(wǎng)片橫向濕態(tài)撕裂強(qiáng)力.

7.3.1 網(wǎng)片縱向干態(tài)撕裂強(qiáng)力

試樣按圖2b)的方式將試樣的C端.D端分別夾人上、下夾具.測定網(wǎng)結(jié)(或連接點(diǎn))全部撕裂過程中的最大強(qiáng)力值。除非供需雙方另有約定,網(wǎng)片縱向T志撕裂強(qiáng)力有效測定次數(shù)不少于10次。

7.3.2網(wǎng)片縱向濕態(tài)撕裂強(qiáng)力除試樣為濕態(tài)外,其他同7.3.1.

7.3.3網(wǎng)片橫向干態(tài)撕裂強(qiáng)力將網(wǎng)片橫向干態(tài)試樣按7. 3. 1相同方法進(jìn)行試驗(yàn)。

7.3.4網(wǎng)片橫向濕態(tài)撕裂強(qiáng)力除試樣為濕態(tài)外,其他同7.3.3.

上一篇：ISO 5832-1金屬接骨螺釘性能測試儀斷裂扭轉(zhuǎn)角的試驗(yàn)方法下一篇：果凍杯包裝封口強(qiáng)度測試方法是什么
