塑料薄膜和薄片氣體透過量和氣體透過系數的試驗方法

2024-01-02 09:25

已查看110次

本標準規定了用壓差法測定塑料薄膜和薄片氣體透過量和氣體透過系數的試驗方法。

在恒定溫度和單位壓力差下,在穩定透過時,單位時間內透過試樣單位面積的氣體的體積。以標準溫度和壓力下的體積值表示,單位為：cm*/m2●d●Pa.

測試原理：

塑料薄膜或薄片將低壓室和高壓室分開,高壓室充有約10* Pa的試驗氣體,低壓室的體積已知。試樣密封后用真空泵將低壓室內空氣抽到接近零值。

用測壓計測量低壓室內的壓力增量Op,可確定試驗氣體由高壓室透過膜(片)到低壓室的以時間為函數的氣體量,但應排除氣體透過速度隨時間而變化的初始階段。

氣體透過量和氣體透過系數可由儀器所帶的計算機按規定程序計算后輸出到軟盤或打印在記錄紙上，也可按測定值經計算得到。

測試儀器：

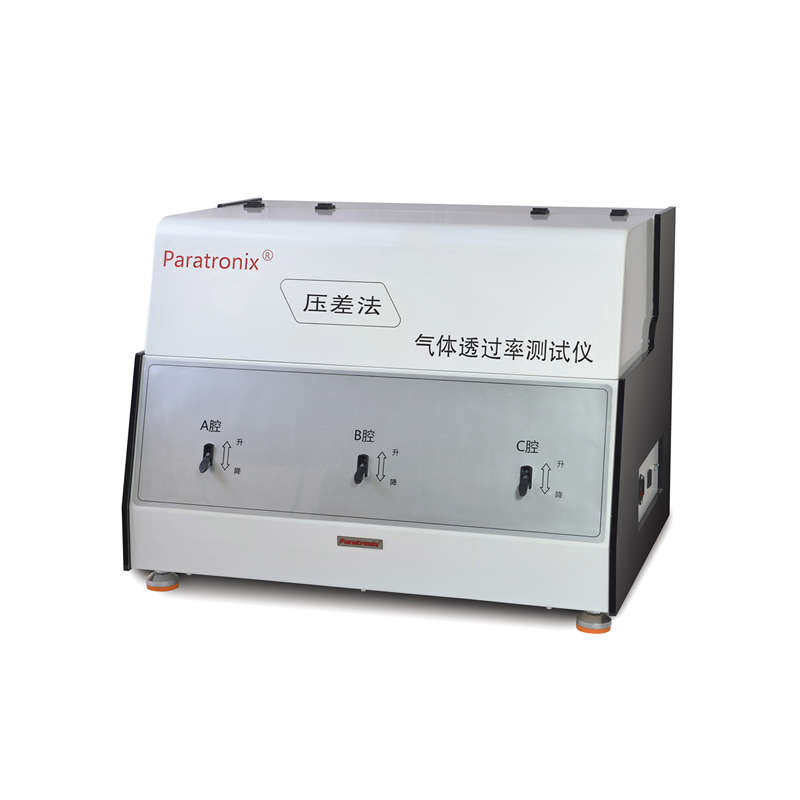

氣體透過率測試儀GTR-V3


測試步驟：

按GB/T 6672測量試樣厚度,至少測量5點,取算術平均值。

在試驗臺上涂一層真空油脂,若油脂涂在空穴中的圓盤上,應仔細擦凈;若濾紙邊緣有油脂時,應更換濾紙(化學分析用濾紙,厚度0.2~0.3 mm)。

關閉透氣室各針閥,開啟真空泵。

在試驗臺中的圓盤上放置濾紙后,放上經狀態調節的試樣。試樣應保持平整,不得有皺褶。輕輕按壓使試樣與試驗臺.上的真空油脂良好接觸。開啟低壓室針閥,試樣在真空下應緊密貼合在濾紙上。在上蓋的凹槽內放置O形圈,蓋好上蓋并緊固。

打開高壓室針閥及隔斷閥,開始抽真空直至27 Pa以下,并繼續脫氣3 h以上,以排除試樣所吸附的氣體和水蒸氣。

關閉隔斷閥,打開試驗氣瓶和氣源開關向高壓室充試驗氣體,高壓室的氣體壓力應在(1.0~1.1)X10五次方Pa范圍內。壓力過高時,應開啟隔斷閥排出。

對攜帶運算器的儀器,應首先打開主機電源開關及計算機電源開關,通過鍵盤分別輸入各試驗臺樣品的名稱、厚度、低壓室體積參數和試驗氣體名稱等,準備試驗。

關閉高、低壓室排氣針閥,開始透氣試驗。
