GBT 19976-2005 紡織品頂破強力的測定鋼球法：

1范圍

本標準規定了采用球形頂桿測定織物頂破強力的方法,包括在試驗用標準大氣中調濕和在水中浸濕兩種狀態的試樣頂破強力試驗。

本標準適用于各類織物。2規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本標準。

GB 6529紡織品的調濕和試驗用標準大氣

GB/T 6682﹑分析實驗室用水規格和試驗方法(GB/T 6682—1992,neq 1SO 3696,1987)3術語和定義

下列術語和定義適用于本標準。

3.1頂破強力bursting strength(strength at burst)

以球形頂桿垂直于試樣平面的方向頂壓試樣﹐直至其破壞的過程中測得的最大力。

3.2等速伸長試驗儀(CRE)constant rate of extension testing machine

在整個試驗過程中,夾持試樣的夾持器一個固定,另一個以恒定速移動,使試樣的伸長與時間成正比的一種試驗儀器。

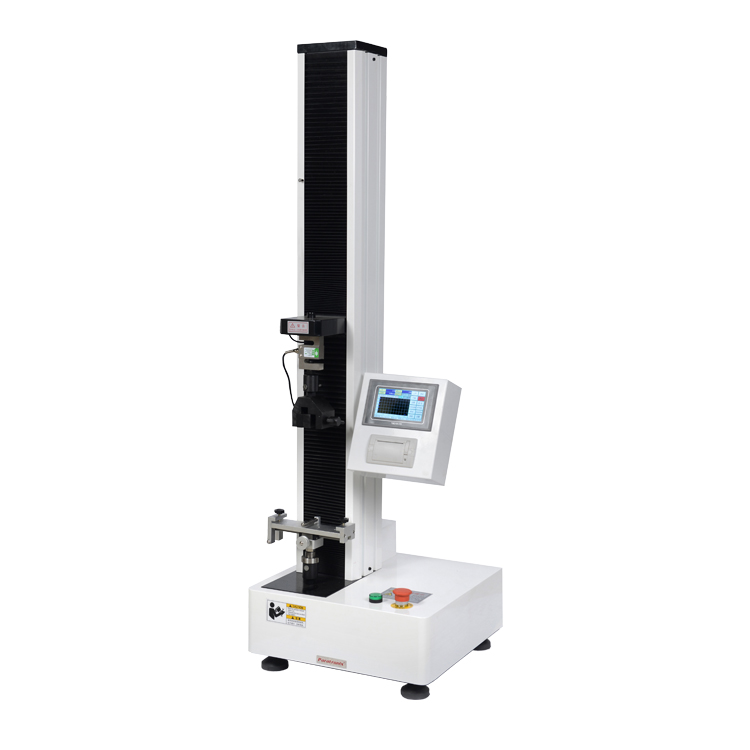

檢測設備：ETT-AM拉力試驗機


4原理

將試樣夾持在固定基座的圓環試樣夾內,圓球形頂桿以恒定的移動速度垂直地頂向試樣,使試樣變形直至破裂,測得頂破強力。

5儀器

5.1等速伸長型試驗儀(CRE),測力精度不超過示值的±1%。包括--個試樣夾持器和一個球形頂桿組件。在試驗過程中,試樣夾持器固定,球頂桿以恒定的速度移動。

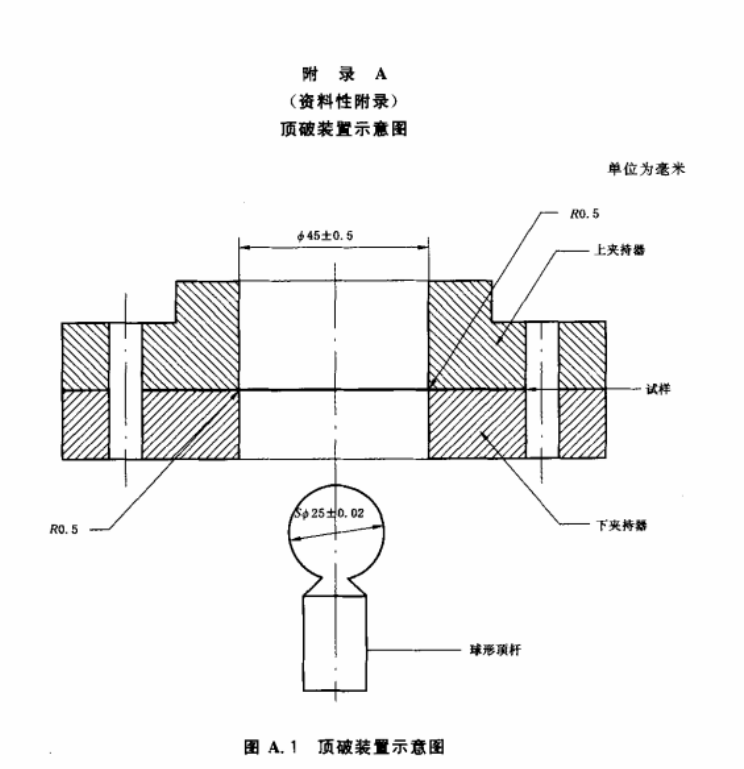

5.2頂破裝置由夾持試樣的環形夾持器和鋼質球形頂桿組成。環形夾持器內徑為45 mm士0.5 mm,表面應有同心溝槽﹐以防止試樣滑移。頂桿的頭端為拋光鋼球,球的直徑為25 mm士0.02 mm或38 mtm±0.02 mm，與試驗機連接部分的尺寸應根據試驗機夾具的尺寸確定。參見附錄A的示意圖。5.3進行濕潤試驗所需的器具、三級水非離子濕潤劑。

6試樣

試樣應具有代表性,試驗區域應避免折疊、折皺,并避開布邊。作為示例,附錄B中給出一個選取試驗區域的參考方法。如果使用的夾持系統不需要裁剪試樣即可進行試驗,則可不裁成小試樣。進行濕潤試驗的試樣,需裁剪試樣。試樣尺寸應滿足大于環形夾持裝置面積,試樣數量至少5塊。

8試驗步驟

8.1安裝頂破裝置

選擇直徑為25 mm或38 mm 的球形頂桿。將球形頂桿和夾持器安裝在試驗機上,保證環形夾持器的中心在頂桿的軸心線上。

注1:如果雙方協議,可使用其他尺寸的球形頂桿和環形夾持器內徑,但應在試驗報告中說明。注2:在相同直徑球形頂桿的條件下進行比較試驗。

8.2設定儀器

選擇力的量程使輸出值在滿量程的10%~90%之間。設定試驗機的速度為 300 mm/min士10 mm/ min。

8.3夾持試樣

將試樣反面朝向頂桿,夾持在夾持器上﹐保證試樣平整、無張力,無折皺。8.4測定頂破強力

啟動儀器,直至試樣被頂破,記錄其最大值作為該試樣的頂破強力,以牛頓(N)為單位。如果測試過程中出現紗線從環形夾持器中滑出或試樣滑脫,應舍棄該試驗結果。

在樣品的不同部位重復上述試驗,至少獲得5個試驗值。

8.5濕潤試驗

將試樣從液體中取出,放在吸水紙上吸去多余的水后,立即進行試驗。
